在自然界中，水總由高處流向低處，熱量也總是從高溫傳向低溫。但人們可以用水泵把水從低處提升到高處，從而實現水的由低處向高處流動，空氣能熱水器同樣可以把熱量從低溫傳遞到高溫。所以空氣能熱水器實質上是一種熱量提升裝置，空氣能熱水器的作用是從周圍環境中吸取熱量，并把它傳遞給被加熱的對象（溫度較高的物體）。

空氣能熱水器工作原理

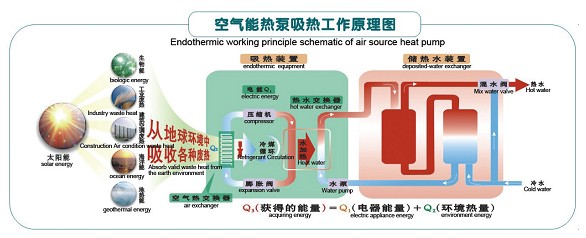

      簡單地說，空氣能熱水器的原理就是通過蒸發器抓取空氣中的熱量并通過壓縮機提升并輸送、釋放熱量到水箱中從而把水加熱到指定溫度。

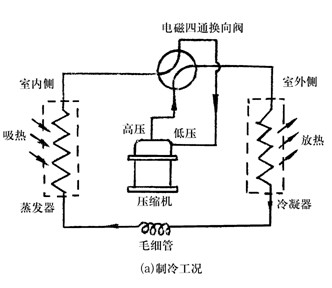

      空氣能熱水器是按照“逆卡諾”原理工作的。一臺空氣能熱水器機組，主要有蒸發器、壓縮機、冷凝器和膨脹閥四部分組成?？諝饽軣崴饕灾评鋭┳鳛槊浇椋涿轿樟谁h(huán)境空氣中的熱量后汽化，通過壓縮機壓縮制熱，變成高溫高壓氣體，再經熱交換器與水交換熱量后，經膨脹閥釋放壓力，回到低溫低壓的液化狀態，通過制冷劑的不斷循環，不斷吸收空氣中的低品位熱量，并將該部分熱量轉移，來制取熱水。

空氣能熱水器工作原理當中涉及到的四大部件圖

壓縮機	蒸發器	冷凝器	膨脹閥

空氣能熱水器工作原理視頻



空氣能熱水器工作原理視頻詳解





依據原理-逆卡諾原理

    空氣能熱水器是遵循逆卡諾循環原理，通過消耗一部分高品質的能量使熱量從低溫(低品位)熱源中轉移到高溫?zé)嵩粗?其熱量包括高品質熱量和從低溫空氣源中吸收的熱量。

卡諾原理圖	逆卡諾原理圖



制熱過程簡單描述

      蒸發（吸取環境中的熱量） →壓縮→冷凝（放出熱量）→節流→再蒸發

     空氣能熱水器在工作時，把環境介質中貯存的能量QA在蒸發器中加以吸收；它本身消耗一部分能量，即壓縮機耗電QB；通過冷媒循環系統在冷凝器中進行放熱QC，QC=QA+QB，由此可以看出，空氣能熱水器輸出的能量為壓縮機做的功QB和熱泵從環境中吸收的熱量QA；因此，采用空氣能熱泵技術可以節約大量的電能，空氣能熱水器能效比最高可達4.89。

空氣能熱水器工作原理說明

        空氣能熱泵熱水器顧名思義關鍵就在于熱泵。要靠熱泵把存在于空氣中的低品味熱能搬運到水中從而把水加熱，這就要求：

                 1、壓縮機能夠承受高溫高壓。

                  2、必須有較大面積的蒸發器。與空氣接觸的面積越大，在同等條件下搬運的熱能就越多，能效比就會更高。

                  3、搬運熱能的冷媒（俗稱雪種）適應寒冷氣候。冷媒要能在嚴寒的冬季把寒冷空氣中的低品味熱能搬運到水中去，要求工質兩態（液態與汽態）轉換溫度要低于-25℃，同時要產生65℃熱水又要求工質的臨界壓力要低，否則會使壓縮機進入高壓保護而制不了高溫?zé)崴?，長期運行在這種狀態下會縮短壓縮機使用壽命。

冷媒的作用

      冷媒：指的是在一定環境狀態下的液態低溫介質，因各種介質的化學性質不同，它們的蒸發溫度也不同?？諝饽軣崴魇褂玫墓べ|(zhì)蒸發溫度在-35℃~-25℃。

      冷媒在液化的狀態下低于零下20℃，與外界溫度存在著溫差，因此，冷媒可吸收外界的熱能，在蒸發器內部蒸發汽化，通過熱泵機組中壓縮機的工作提高冷媒的溫度，再通過冷凝器使冷媒從汽化狀態轉化為液化狀態，在轉化過程中，釋放出大量的熱量，傳遞給水箱中的儲備水，使水溫升高。

      舉一個簡單的例子，把一塊冰放到比它自身溫度高的環境中會融化，環境溫度越高融化速度越快，如果再用風扇對著冰吹的話融化速度會更快，因?yàn)檫@時冰是在和空氣環境尋找“熱平衡”，可想而知熱泵熱水器中的工質象冰一樣在空氣中尋找“熱平衡”，它利用壓縮機將已吸取熱量的工質壓縮后迅速膨脹并與水換熱，水吸收了工質的熱量，然后通過節流裝置使已經汽化的工質收縮變成液態，再回到蒸發器中與空氣進行熱交換，同時使用風扇提高其換熱效率，而后又回到壓縮機，如此周而復始的工作。

空氣能熱水器制熱采用“逆卡諾“原理

       逆卡諾循環 ，卡諾循環 1824年,法國青年工程師卡諾研究了一種理想熱機的效率,這種熱機的循環過程叫做“卡諾循環”。這是一種特殊的,又是非常重要的循環,因?yàn)椴捎眠@種循環的熱機效率最大。

　　卡諾循環是由四個循環過程組成，兩個絕熱過程和兩個等溫過程。它是1824年N.L.S.卡諾（見卡諾父子）在對熱機的最大可能效率問題作理論研究時提出的。卡諾假設工質只與兩個恒溫?zé)嵩唇粨Q熱量，沒有散熱、漏氣、摩擦等損耗。為使過程是準靜態過程，工質從高溫?zé)嵩次鼰釕?yīng)是無溫度差的等溫膨脹過程，同樣，向低溫?zé)嵩捶艧釕?yīng)是等溫壓縮過程。因限制只與兩熱源交換熱量，脫離熱源后只能是絕熱過程。作卡諾循環的熱機叫做卡諾熱機。

　　卡諾進一步證明了下述卡諾定理：①在相同的高溫?zé)嵩春拖嗤牡蜏責嵩粗g工作的一切可逆熱機的效率都相等 ，與工作物質無關，為，其中T1、T2分別是高溫和低溫?zé)嵩吹慕^對溫度。②在相同的高溫?zé)嵩春拖嗤牡蜏責嵩粗g工作的一切不可逆熱機的效率不可能大于可逆卡諾熱機的效率?？赡婧筒豢赡鏌釞C(jī)分別經歷可逆和不可逆的循環過程。

      卡諾定理闡明了熱機效率的限制，指出了提高熱機效率的方向（提高T1，降低T2，減少散熱、漏氣、摩擦等不可逆損耗，使循環盡量接近卡諾循環），成為熱機研究的理論依據。熱機效率的限制、實際熱力學過程的不可逆性及其間聯系的研究，導致熱力學第二定律的建立。在卡諾定理基礎上建立的與測溫物質及測溫屬性無關的絕對熱力學溫標，使溫度測量建立在客觀的基礎之上。此外，應用卡諾循環和卡諾定理，還可以研究表面張力、飽和蒸氣壓與溫度的關系及可逆電池的電動勢等。還應強調，卡諾這種撇開具體裝置和具體工作物質的抽象而普遍的理論研究，已經貫穿在整個熱力學的研究之中。
空氣能熱水器制熱原理采用的是“卡諾原理“的逆向方式。稱為”逆卡諾“原理。
